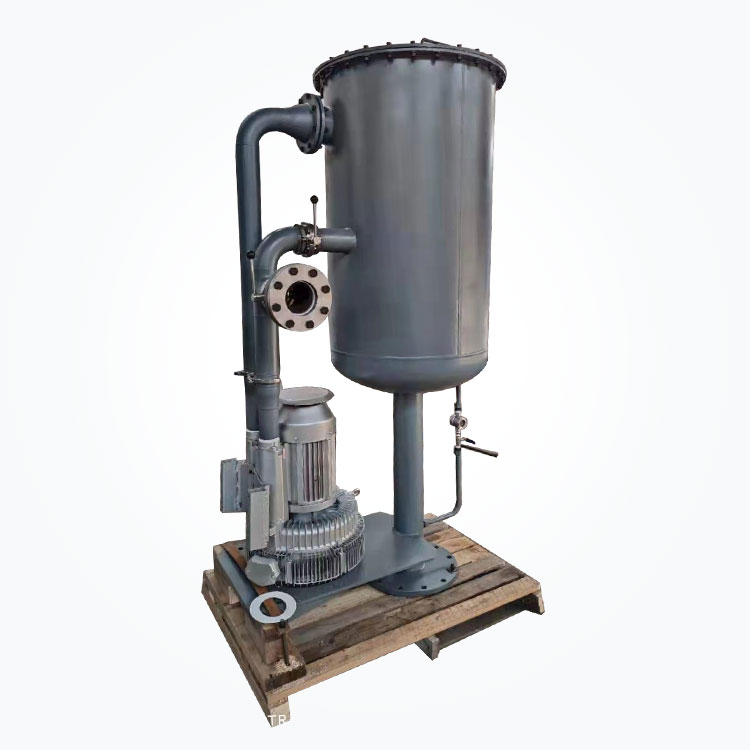

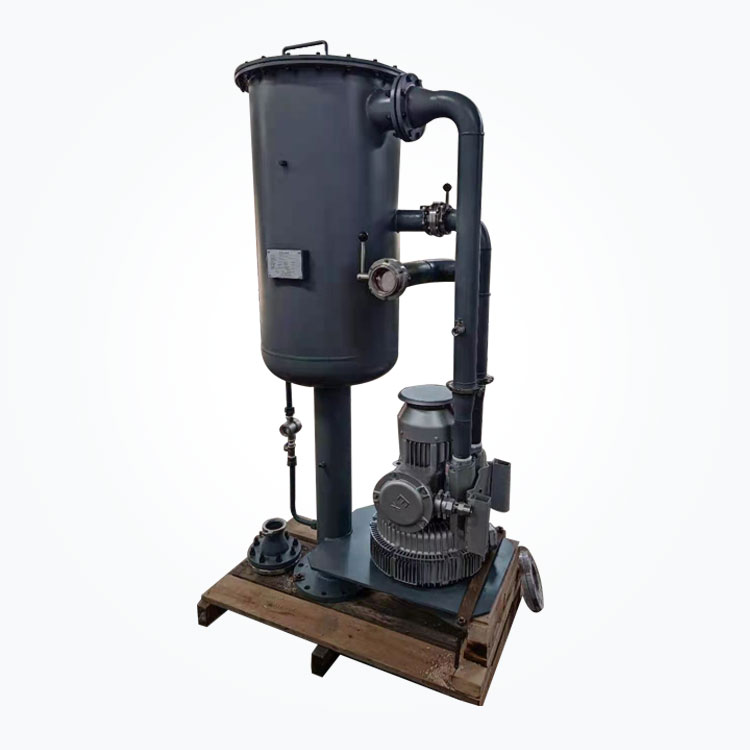

Separator mgły olejowej

Zastosowanie separatora mgły olejowej w zbiorniku olejowym z hydraulicznej stacji oleju smarowego

Tło

Stacje oleju smarującego są szeroko stosowane w smarowaniu większych urządzeń maszynowych, takich jak sprężarka, turbina gazowa itp. Gdy olej smarowy przechodzi przez główny bieg lub łożysko silnika głównego, będzie wytwarzana duża ilość mgły olejowej i będzie wytwarzana duża ilość mgły olejowej i będzie wytworzona

Konsekwencje bezpośrednich emisji:

• Średnica cząstek mgły olejowej jest bardzo mała (ponad 90% jest mniejsza niż 1 um). Po zwolnieniu do powietrza miesza się i kondensuje z cząstkami stałymi w powietrzu, a następnie tworzy zanieczyszczenia powietrza o silnej przyczepności,

• Bezpośrednie rozładowanie dużej ilości mgły olejowej zwiększa utratę oleju smarowego i powoduje poważne odpady ekonomiczne. Na przykład turbina gazowa o mocy 35 MW musi dodawać 2000 kg 46# olej smarowy co roku przed dodaniem separatora mgły olejowej do paliwa

Zasada pracy separatora mgły olejowej

Gniazdo powietrza separatora mgły olejowej jest połączone z wlotem powietrza odpornego na eksplozję wentylatora, a mgła olejowa jest ekstrahowana ze zbiornika oleju za pomocą siły pompowania wentylatora.

Schematyczny schemat zasady separatora mgły olejowej

• 1. Wskaźnik ciśnienia przed filtracją

• 2. Wskaźnik ciśnienia po filtracji

• 3. Filtruj wkład

• 4. Zawór motyli

• 5. Zawór obejściowy

• 6. Fan

• 7. Zawór zwrotny oleju

Zalety produktu

• Część ramki elementu filtra jest wykonana z 304 stali nierdzewnej, która jest odporna na korozję i nie spowoduje stałych zanieczyszczeń, takich jak rdza, do zanieczyszczenia oleju po długotrwałym użyciu.

• Nasza firma ma zaawansowaną ławkę testową mgły olejowej, która przyjmuje niemiecki spektrometr wielkości cząstek Palas i system wykrywania filtrów 3150 amerykańskiej firmy TSI i może wykryć dokładność od 0,01 do 40um.

• Przepływ separatora można regulować zgodnie z faktycznymi warunkami pracy użytkowników;

• Jest wyposażony w zawór obejściowy, aby zapobiec wpływowi nadmiernej odporności elementu filtra na powrót oleju zbiornika oleju;

• Każdy w górę i w dół jest wyposażony w manometr, co jest nie tylko wygodne do zrozumienia podciśnienia wewnątrz zbiornika oleju, ale także może monitorować różnicę ciśnienia elementu filtra w czasie rzeczywistym.





Charakterystyka strukturalna elementu filtra

Element filtra przyjmuje kompozytową strukturę koalescencji gazu-ciecz.

Parametry wydajności elementu filtru

• Wysoka wydajność usuwania płynów i stabilna wydajność koalescencji;

• Projekt średnicy porów stopniowo wzrasta od wewnątrz na zewnątrz może zminimalizować spadek ciśnienia;

• Rozsądna kolokacja włókien filtra warstwy węgla znacznie poprawia krążenie;

• Projekt wewnętrznej i zewnętrznej dwuwarstwowej ramy podporowej metalowej ma wysoką wytrzymałość i nadaje się do długoterminowego działania.





Zasada wyboru elementów filtra

Podczas separacji gazu-ciecz, wydajność filtra zależy głównie od koalescencji elementu filtra.

Struktura elementu filtra o wysokiej wydajności powinna mieć następujące cechy:

• Ma wysoką wytrzymałość, bez zanieczyszczenia, bez burr i bez reakcji chemicznej;

• Wewnętrzna i zewnętrzna siatka podporowa powinna mieć wystarczającą siłę, brak zanieczyszczenia, bez Burr i brak reakcji chemicznej;

• Wewnętrzny i zewnętrzny papier liniowy powinien mieć wysoką zdolność podania, wysoką wytrzymałość na rozciąganie i używać materiałów o długich włókien, bez zrzucania i bez reakcji chemicznej;

• Materiał filtracyjny o wysokiej wydajności jest światłowodem obojętnym i żywicą o wysokiej wytrzymałości, o jednolitym wielkości porów, wysokiej szybkości otwarcia na jednostkę powierzchni i rozsądną grubość;

• Przyjąć zaawansowane wiązanie szwów podłużnych i nie ma wycieku w miejscu wiązania;

• Formularz uszczelniający powinien być rozsądnie wybrany, aby zapewnić, że nie ma obejścia na połączeniu.

Wpływ struktury wielkości porów materiału filtra

Stopniowy materiał filtracyjny wielkości porów ma dużą pojemność zanieczyszczenia

Jednolity materiał filtracyjny otworów ma niewielką pojemność zanieczyszczenia

Zasada projektowania elementu filtra

Aby zoptymalizować wydajność elementu filtra, należy wziąć pod uwagę temperaturę operacji i konstrukcji, operację i ciśnienie projektowe, początkowy spadek ciśnienia netto, maksymalny dopuszczalny spadek ciśnienia, działanie i prędkość przepływu, gęstość i lepkość płynu

Wydajność filtracji i spadek ciśnienia elementu filtra

Wydajność usuwania cząstek powyżej 0,3î¼ wynosi ¥ 99,97%, a zawartość oleju w gazie wylotowym jest mniejsza niż 2ppm, co jest niższe niż w przypadku podobnych elementów filtra obcych.
